1. Introduction : Le rôle stratégique des unités de séparation aérienne
L’unité de séparation de l’air (ASU) est un élément essentiel de l’infrastructure de base de l’industrie moderne. Grâce à des processus physiques et chimiques sophistiqués, il sépare et purifie l'air atmosphérique omniprésent en ses principaux composants gazeux-haute-oxygène (O₂), azote (N₂) et argon (Ar), entre autres-et les fournit de manière flexible sous forme liquide ou gazeuse. Ce processus utilise non seulement pleinement les ressources naturelles, mais sert également de pierre angulaire pour des opérations efficaces, propres et sûres dans de nombreux secteurs industriels clés. Des fourneaux ardents de la fabrication de l'acier à l'oxygène médical-qui sauve des vies, de la photolithographie et de la gravure pour les semi-conducteurs de pointe-à l'atmosphère inerte qui préserve les aliments, la « force vitale industrielle » fournie par les ASU imprègne tous les aspects du développement économique et technologique national. Leurs prouesses technologiques et leur fiabilité opérationnelle ont un impact direct sur la compétitivité et le développement durable des industries en aval.
2. Technologies de séparation de base : principes et applicabilité
La séparation aérienne ASU repose principalement sur les trois approches technologiques de base suivantes, chacune avec ses propres principes, avantages et scénarios applicables :

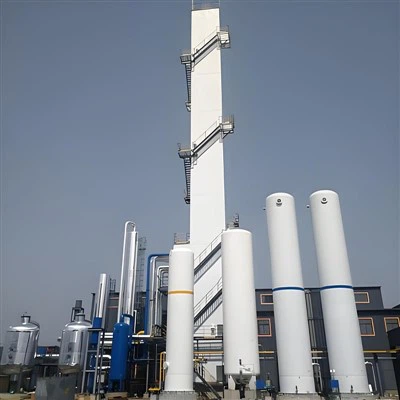

Distillation cryogénique :
Principe : Il s'agit de la technologie de référence pour la production de gaz-à grande échelle et de haute-production de gaz pur. Son principe de base est d'exploiter les différences significatives de points d'ébullition entre les composants de l'air (principalement l'azote, l'oxygène et l'argon) (N₂ : -195,8 degrés, O₂ : -183 degrés, Ar : -185,9 degrés). Le processus est hautement intégré : l'air ambiant subit une compression et une augmentation de pression en plusieurs étapes. Il est ensuite refroidi à proximité ou à son point de liquéfaction (environ -172 degrés à -190 degrés) grâce à un prérefroidissement en profondeur et à un échangeur de chaleur principal. L'air liquéfié est ensuite introduit dans un système de colonne de distillation (généralement une structure à deux colonnes : une colonne inférieure haute pression et une colonne supérieure basse pression).
Processus de distillation : Dans la colonne de distillation, les phases gazeuse et liquide subissent un contact étendu à contre-courant sur les plateaux ou les garnissages. L'azote, dont le point d'ébullition est le plus bas, se vaporise préférentiellement et monte au sommet de la tour, formant un produit azoté de haute-pureté. L'oxygène, dont le point d'ébullition est plus élevé, a tendance à se concentrer dans la phase liquide située au fond. Grâce à de multiples processus répétés de vaporisation partielle et de condensation au sein de la tour, les composants sont progressivement purifiés. En fin de compte, de l'azote de haute -pureté (atteignant plus de 99,999 %) est obtenu au sommet de la tour supérieure à basse-pression, et de l'oxygène liquide de haute-pureté est obtenu au fond. La fraction enrichie en argon-est généralement retirée du milieu de la tour supérieure et introduite dans une colonne d'argon séparée pour une distillation et une purification ultérieures afin de produire de l'argon liquide de haute-pureté.
Avantages : Ultra-capacité de traitement (jusqu'à des centaines de milliers de Nm³/h O₂), pureté élevée du produit (en particulier pour l'oxygène, l'azote et l'argon), forme de produit flexible (liquide/gaz), production simultanée de plusieurs gaz de haute-pureté et consommation d'énergie relativement faible (à grande échelle).
Applications : production de gaz industriels à grande échelle (industries sidérurgiques, chimiques et chimiques du charbon), exigences de pureté élevées (électronique, médical) et applications nécessitant de l'azote liquide/de l'oxygène liquide (utilisation de l'énergie froide du GNL, propulseur de fusée). Adsorption modulée en pression (PSA) :
Principe : Il exploite les différences de capacité d'adsorption ou de taux de diffusion d'adsorbants spécifiques (tels que les tamis moléculaires en carbone et les tamis moléculaires en zéolite) pour différentes molécules de gaz dans l'air. En prenant comme exemple la production d’azote, les tamis moléculaires en carbone ont une capacité d’adsorption et un taux de diffusion beaucoup plus élevés pour l’oxygène que pour l’azote. Lorsque l'air comprimé entre dans une tour d'adsorption remplie de tamis moléculaires en carbone, l'oxygène, la vapeur d'eau, le dioxyde de carbone et d'autres gaz sont rapidement adsorbés dans les pores des tamis moléculaires, tandis que l'azote s'écoule hors de la tour sous forme de gaz produit. Lorsque l'adsorbant approche de la saturation, les gaz adsorbés sont libérés en réduisant rapidement la pression de la tour (désorption/régénération). En règle générale, deux tours d'adsorption ou plus fonctionnent en parallèle, avec une commutation de vanne programmable pour obtenir des cycles d'adsorption et de régénération continus, entraînant une production continue d'azote.
Avantages : flux de processus relativement simple, démarrage rapide, flexibilité opérationnelle élevée, investissement relativement faible (pour les petites et moyennes-échelles), degré élevé d'automatisation et maintenance relativement simple. Applications : besoins en azote à petite- à moyenne-échelles (pureté à 95 %-99,999 %), production de gaz sur-site, applications avec des exigences de pureté d'oxygène moins strictes (telles que l'aération enrichie en oxygène pour le traitement des eaux usées) et scénarios nécessitant une réponse rapide. La technologie de production d’oxygène PSA évolue également.
Séparation membranaire :
Principe : Utilise des fibres creuses ou des membranes plates constituées de polymères spécialisés ou de matériaux inorganiques. Ces matériaux membranaires présentent une perméabilité sélective aux gaz. Lorsque l'air comprimé traverse un côté de la membrane, les molécules de gaz ayant des taux de perméation plus rapides (telles que l'oxygène et la vapeur d'eau) se dissolvent et diffusent préférentiellement à travers la paroi de la membrane, se concentrant de l'autre côté (le côté perméat). Les molécules de gaz ayant des taux de perméation plus lents (comme l'azote) sont piégées et concentrées du côté alimentation (côté rétentat), réalisant ainsi la séparation. L'application la plus courante est la production d'azote enrichi (N₂).
Avantages : structure d'équipement extrêmement simple et compacte, aucune pièce mobile, utilisation extrêmement simple, démarrage instantané, poids léger, faible bruit et coût d'investissement minimal (pour une production à petite échelle). Applications : besoins en azote à petite-échelle et faible-pureté (95 %-99,5 %), environnements restreints en espace (tels que les conteneurs et les équipements mobiles), gaz de protection des instruments et gaz de purge des emballages alimentaires.

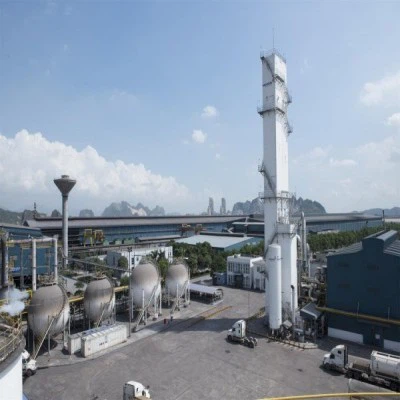

3. Explication détaillée des composants du système de base d'une unité de séparation d'air
Une unité moderne et complète de séparation de l'air cryogénique à grande échelle (technologie traditionnelle) est un projet d'ingénierie système complexe et hautement intégré, comprenant principalement les sous-systèmes clés suivants :
Système de compression d'air :
Fonction : Fournit la source d'énergie pour l'ensemble du processus de séparation, en aspirant l'air ambiant et en le comprimant à la haute pression requise (généralement de quelques à plusieurs dizaines de bars).
Équipement de base :
Main Air Compressor: Performs the majority of the compression work. Large ASUs (>10 000 Nm³/h O₂) utilisent généralement des compresseurs centrifuges à plusieurs étages-à haut-efficacité et à haut-débit, à plusieurs-étages (entraînés par vapeur/moteur), complétés par une conception aérodynamique avancée et des matériaux de roue. Les unités à moyenne échelle-peuvent utiliser des compresseurs à vis centrifuges à plusieurs-étages ou à haute-efficacité. Les petites unités peuvent utiliser des compresseurs à piston ou à vis.
Système de surpression/recompression : fournit de l'air à haute-pression au détendeur ou augmente la pression du gaz produit. Considérations : L'efficacité (consommation d'énergie de base), la fiabilité, le contrôle des surtensions, la réduction du bruit et la méthode d'entraînement (turbine à vapeur, moteur électrique, turbine à gaz) sont des facteurs clés dans la sélection et la conception.
Système de prérefroidissement et de purification de l'air :
Fonction : élimine les impuretés telles que l'humidité, le dioxyde de carbone, les hydrocarbures (tels que l'acétylène) et l'oxyde nitreux (N₂O) de l'air comprimé. Ces impuretés peuvent geler et obstruer les équipements et les canalisations (en particulier l'échangeur thermique principal) à basse température. Les hydrocarbures présentent un risque d'explosion dans les environnements riches en oxygène-.
Équipements et processus de base :
Precooling System: Utilizing cooling towers or mechanical refrigeration units (chillers), compressed air is cooled from the high outlet temperature (>100 degrés) à une température proche de la-ambiante (~10-30 degrés) via des échangeurs de chaleur refroidis à l'eau ou des tours de refroidissement à contact direct, condensant et séparant la majeure partie de l'eau liquide.
Système de purification : les ASU modernes utilisent presque exclusivement des adsorbeurs à tamis moléculaires doubles (ou multiples). L'adsorbant (principalement des tamis moléculaires d'alumine et de zéolite) adsorbe sélectivement l'humidité, le CO₂, la plupart des hydrocarbures et le N₂O à température ambiante. La conception à double-tour garantit que pendant qu'une tour effectue l'adsorption, l'autre tour est chauffée, régénérée et refroidie à l'aide d'une petite quantité de gaz produit sec (ou d'air chaud), garantissant ainsi un approvisionnement en gaz continu et ininterrompu. Ce système est essentiel pour garantir le fonctionnement à long terme, sûr et stable de l'unité.
Système d'échangeur de chaleur principal :
Fonction : Permet un échange thermique efficace entre les fluides chauds et froids. Sa fonction principale est de refroidir en profondeur l'air purifié à haute pression-jusqu'à ce qu'il soit proche de son point de liquéfaction (environ -170 degrés) tout en réchauffant simultanément les gaz produits à basse température (oxygène, azote et azote contaminé) à une température proche de la température ambiante, maximisant ainsi la récupération du froid et réduisant considérablement la consommation d'énergie du système.
Équipement de base : les échangeurs de chaleur à plaques et ailettes en aluminium (BAHX) constituent le choix dominant. Ils offrent une compacité élevée, une excellente efficacité de transfert de chaleur, une forte résistance à la pression et une conception légère. Plusieurs modules d'échangeur de chaleur à grandes plaques-ailettes sont généralement intégrés à des équipements de refroidissement de base, tels que des colonnes de distillation, dans une boîte froide hautement isolée afin de minimiser les pertes de refroidissement.
Système de colonne de distillation (noyau cryogénique) :
Fonction : L'installation centrale pour la séparation finale et la purification des composants de l'air.
Structure typique :
Colonne haute-pression (colonne inférieure) : reçoit de l'air à haute-pression provenant de l'échangeur de chaleur principal, refroidi jusqu'à près de son point de liquéfaction. La séparation initiale est effectuée à cette pression, produisant de l'azote gazeux de haute pureté en haut et de l'air liquide enrichi en oxygène (environ 35 à 40 % d'O₂) en bas.
Colonne basse-pression (colonne supérieure) : reçoit de l'air liquide enrichi en oxygène-de la colonne inférieure (réduit par un papillon des gaz) et de l'azote gazeux de haute-pureté du haut de la colonne inférieure (liquéfié par un évaporateur à condenseur). La distillation finale est effectuée à une pression proche de la -normale (légèrement au-dessus de la pression atmosphérique). De l'azote gazeux de haute-pureté (gaz ou liquide) est produit en haut, et de l'oxygène gazeux de haute-pureté (gaz ou liquide) est produit en bas. Le condenseur/évaporateur est un élément clé reliant les colonnes supérieure et inférieure, utilisant la chaleur de condensation de l'azote gazeux au sommet de la colonne inférieure pour évaporer l'oxygène liquide au bas de la colonne supérieure.
Colonne d'argon brut/raffiné : les grandes ASU extraient généralement une fraction d'argon contenant environ 8-12 % d'argon du milieu de la colonne supérieure. Premièrement, la colonne d'argon brut (généralement composée de deux étages) élimine la majeure partie de l'oxygène pour produire de l'argon brut (contenant O₂ < 2 ppm, N₂ < 100 ppm). L'argon brut entre ensuite dans la colonne d'argon raffiné, où l'hydrogénation catalytique (ou distillation cryogénique) élimine l'oxygène et un fractionnement ultérieur élimine l'azote, produisant finalement de l'argon liquide de haute pureté (supérieur ou égal à 99,999 %).
Considérations : L'efficacité de la colonne (sélection des plateaux/garnitures), la distribution des fluides, le contrôle de la pression et la prévention des inondations/fuites sont des considérations de conception clés.
Système d'extension :
Fonction : Il s’agit de l’équipement de réfrigération de base qui fournit la capacité de refroidissement requise pour l’ensemble du système cryogénique. Le principe de dilatation adiabatique du gaz à haute-pression pour générer un travail externe (entraînement d'un générateur ou d'un ventilateur de frein) fait chuter considérablement la température du gaz (effet Joule-Thomson).
Équipement de base : Le turboexpandeur est le courant dominant. De l'air à haute pression (ou de l'azote) provenant de la section centrale de l'échangeur de chaleur principal, qui n'est pas encore complètement liquéfié, est introduit dans le détendeur, où il se dilate rapidement jusqu'à une basse pression (proche de la pression supérieure de la colonne), provoquant une chute brutale de la température en dessous du point de liquéfaction. Cela produit une grande quantité d’air liquide (ou d’azote liquide), qui reconstitue la capacité de refroidissement pour compenser les pertes de chaleur et le refroidissement emporté par le produit. L'efficacité de l'expandeur affecte directement la consommation d'énergie de l'unité.
Système de stockage et de vaporisation du produit :
Fonction : Équilibrer les fluctuations de la production et de la demande, en garantissant un approvisionnement en gaz stable ; fournir des produits liquides.
4. Domaines d'application étendus des unités de séparation d'air
Les produits ASU ont un large éventail d’applications, ayant un impact profond sur de nombreux secteurs piliers de la société moderne :
Fusion et transformation des métaux :
Acier : l'oxygène de haute-pureté est la matière première essentielle pour la fabrication de l'acier dans les fours à oxygène de base (BOF), ce qui améliore considérablement l'efficacité, réduit la consommation d'énergie et réduit les impuretés. L'azote est utilisé pour la purge du revêtement intérieur du four, la protection de la coulée continue et le traitement thermique en atmosphère. L'argon est utilisé dans la décarburation sous argon-oxygène (AOD) pour affiner l'acier inoxydable et les aciers spéciaux.
Métaux non-ferreux : l'oxygène est utilisé pour l'oxycombustion (fusion de cuivre, d'aluminium, de plomb et de zinc), la fusion flash, la fusion immergée par soufflage par le haut-et d'autres processus visant à améliorer l'intensité de la fusion et l'efficacité thermique. L'azote est utilisé comme atmosphère protectrice.
Industries chimiques et pétrochimiques :
Produits chimiques de base : l'oxygène est utilisé dans la gazéification du charbon (ammoniac synthétique, méthanol et hydrogène), la combustion améliorée dans les fours de craquage d'éthylène et la production d'acide sulfurique/acide nitrique. L'azote est utilisé pour la purge, l'inertage, l'étanchéité, le gaz vecteur et la transmission de pression.
Industrie chimique du charbon : la gazéification du charbon à grande-(IGCC, charbon-en-liquides et charbon-en-oléfines) nécessite de grandes quantités d'oxygène de haute-pureté comme agent de gazéification.
Raffinage du pétrole : l'oxygène est utilisé pour la régénération enrichie en oxygène-dans les régénérateurs de craquage catalytique fluidisé (FCC) et pour la cokéfaction retardée. L’azote est largement utilisé pour la purge et l’inertage de sécurité. Electronique et semi-conducteurs :
Gaz d'ultra-pureté : les gaz tels que l'azote, l'oxygène, l'argon et l'hydrogène nécessitent des niveaux de pureté atteignant des niveaux de ppb (parties par milliard) ou même de ppt (parties par billion) pour être utilisés dans les processus critiques de la fabrication de plaquettes, tels que la lithographie, la gravure, le dépôt chimique en phase vapeur (CVD), l'implantation d'ions, le recuit et la purge. protection. 6. Les ASU sont la principale source de gaz en vrac de haute pureté-pour le frontal.
Soins de santé :
Oxygène médical : les systèmes d'oxygène centralisés dans les hôpitaux, l'oxygénothérapie à domicile, les services médicaux d'urgence et les ventilateurs d'anesthésie s'appuient tous sur les ASU pour fournir de l'oxygène de haute-pureté qui répond aux normes strictes de la pharmacopée.
Autres gaz médicaux : L'azote liquide est utilisé pour la cryoconservation médicale (préservation des cellules, des tissus, du sperme et des ovules) et par les cryochirurgiens chirurgicaux. L'azote de haute-pureté est utilisé dans la fabrication de dispositifs médicaux.
Nourriture et boissons :
-Azote de qualité alimentaire : en tant que membre essentiel de la famille des « gaz alimentaires », il est largement utilisé dans :
Emballage sous atmosphère modifiée (MAP) : il remplace l'oxygène dans l'emballage, inhibant la croissance microbienne et l'oxydation, prolongeant considérablement la durée de conservation des aliments (viande, fruits et légumes, collations, café et produits laitiers). Remplissage d'azote pour la préservation de la fraîcheur : de l'azote est ajouté au sommet des récipients de boissons (bière, jus) et d'huile de cuisson pour éviter l'oxydation et la détérioration.
Suppression et purge : crée une atmosphère protectrice inerte dans la transformation des aliments, les réservoirs de stockage et les pipelines.
Azote liquide : utilisé pour la congélation rapide des aliments (pour préserver le goût et les nutriments), le transport sous la chaîne du froid et le broyage à basse -température (pour les épices, etc.).
Énergie et protection de l'environnement :
Combustion enrichie en oxygène / Combustion en oxygène pur : utilisé dans les fours industriels tels que les centrales électriques alimentées au charbon-/au gaz-, les fours de fusion de verre et les fours à ciment, il augmente la température de la flamme et l'efficacité de la combustion, réduit la consommation de carburant et produit des gaz de combustion à haute -concentration de CO₂ pour les capture ultérieure (CCUS).
Gazéification du charbon/IGCC : ASU est l'unité centrale de la gazéification intégrée du charbon, de la production d'électricité à cycle combiné et des usines chimiques de charbon.
Traitement des eaux usées : l'utilisation d'une technologie d'aération enrichie en oxygène ou d'aération à l'oxygène pur améliore considérablement la capacité, l'efficacité et la stabilité du traitement des eaux usées, en particulier lors du traitement des eaux usées organiques à haute -concentration. 7. NEWTEK : votre unité de séparation de l'air EPC et expert en solutions clés en main
Dans le secteur des unités de séparation de l’air, la réussite d’un projet va bien au-delà du choix de la bonne voie technologique. Les grands projets complexes de séparation de l'air industriel impliquent de nombreuses interfaces spécialisées (procédés, équipements, tuyauterie, électricité, instrumentation, génie civil, installation et mise en service), des normes réglementaires strictes (sécurité et protection de l'environnement), un contrôle précis du calendrier et la coordination de ressources étendues. C'est la valeur fondamentale de NEWTEK-nous fournissons des solutions EPC (ingénierie, entreprise générale) et clés en main de bout en bout-à-, de la conception conceptuelle à l'exploitation stable.
5. NEWTEK : Votre expert en unités de séparation d'air EPC et solutions clés en main
Dans le secteur des unités de séparation de l’air, la réussite d’un projet va bien au-delà de la sélection de la bonne technologie. Les grands projets complexes de séparation de l'air industriel impliquent de nombreuses interfaces spécialisées (procédés, équipements, tuyauterie, électricité, instrumentation, génie civil, installation et mise en service), des normes réglementaires strictes (sécurité et protection de l'environnement), un contrôle précis du calendrier et la coordination de ressources étendues. C'est la valeur fondamentale de NEWTEK-nous fournissons des solutions EPC (ingénierie, construction de projets) et clés en main de bout en bout-à-, de la conception conceptuelle à l'exploitation stable.
6. Conclusion : Garantir l’avenir de l’industrie
Les unités de séparation d’air constituent le « cœur gazeux » de la civilisation industrielle moderne. Avec les progrès technologiques et les mises à niveau industrielles, la demande de gaz industriels de haute-pureté, diversifiés, à grande échelle-et à faible-coût continue de croître, imposant des exigences plus élevées en matière d'efficacité, de fiabilité, de sécurité et de performance environnementale de ces unités. Choisir la bonne voie technique est fondamental, tandis que la sélection d'un partenaire doté de solides capacités d'intégration de ressources et d'une vaste expérience en ingénierie est cruciale pour la réussite du projet.
En tant que fournisseur de services EPC professionnel dans le domaine de l'ingénierie des gaz, NEWTEK s'engage à aider ses clients à surmonter les nombreux défis des projets industriels complexes grâce à son unité de séparation d'air intégrée, spécialisée et personnalisée EPC et ses solutions clés en main. Nous sommes bien plus qu'un simple fournisseur d'équipement ou un institut de conception ; nous sommes votre conseiller en réussite de projet-de bout en bout. Du modèle au débit de gaz stable, NEWTEK garantit que votre investissement dans une unité de séparation d'air se traduit par une productivité efficace, une chaîne d'approvisionnement fiable et des avantages économiques significatifs, établissant ainsi une base « gazière » solide pour que vous soyez compétitif sur un marché extrêmement concurrentiel.
